INSTALLATION

Überprüfen Sie den Installationsprozess des Outbraker ABS

HEBELINSTALLATION (MTB)

Entfernen Sie die Bremsleitung von der Bremse mit einem 8-mm-Schlüssel.
Installieren Sie das Outbraker ABS am gewünschten Bremshebel mit einem 12-mm-Schraubenschlüssel.
Ziehen Sie die Verbindungsschraube mit einem 8-mm-Schlüssel fest, während Sie das Bremskabel im Inneren des Outbraker-Gehäuses halten.
Entlüften Sie Ihre Bremse und fügen Sie Öl hinzu (folgen Sie dem Handbuch der hydraulischen Bremsenmarke, die Sie verwenden).
Stellen Sie die gewünschte Position mit dem im Paket enthaltenen 0,9 mm Inbusschlüssel ein.

INSTALLATIONSANLEITUNG HERUNTERLADEN

BREMSSATTELINSTALLATION (STRAßE)

Demontieren Sie den Bremssattel von der Gabel. Entfernen Sie die Bremsbeläge und setzen Sie den Entlüftungsabstandshalter im Bremssattel ein.
Entfernen Sie den Bremsleitungsschlauch vom Bremssattel mit einem 8-mm-Schraubenschlüssel.
Verbinden Sie den Outbraker mit dem Bremssattel mit einem 12-mm-Schraubenschlüssel. Ziehen Sie dann die Verbindungsschraube fest, während Sie mit einem 8-mm-Schraubenschlüssel auf den Bremsleitungsschlauch drücken.
Entlüften Sie Ihre Bremse und fügen Sie Öl hinzu (folgen Sie dem Handbuch der hydraulischen Bremsenmarke, die Sie verwenden).
Montieren Sie den Bremssattel wieder auf die Gabel. Entfernen Sie dann den Entlüftungsabstandshalter und setzen Sie die Bremsbeläge erneut im Bremssattel ein..
Fixieren Sie den Winkel mit dem im Lieferumfang enthaltenen Sechskantschlüssel.

INSTALLATIONSANLEITUNG HERUNTERLADEN

INSTALLATION

Überprüfen Sie den Installationsprozess des Outbraker ABS

HEBELINSTALLATION (MTB)

Entfernen Sie die Bremsleitung von der Bremse mit einem 8-mm-Schlüssel.
Installieren Sie das Outbraker ABS am gewünschten Bremshebel mit einem 12-mm-Schraubenschlüssel.
Ziehen Sie die Verbindungsschraube mit einem 8-mm-Schlüssel fest, während Sie das Bremskabel im Inneren des Outbraker-Gehäuses halten.
Entlüften Sie Ihre Bremsen und fügen Sie Öl hinzu (beachten Sie die Bedienungsanleitung der von Ihnen verwendeten hydraulischen Bremse).
Stellen Sie die gewünschte Position mit dem im Paket enthaltenen 0,9 mm Inbusschlüssel ein.

INSTALLATIONSANLEITUNG HERUNTERLADEN

BREMSSATTELINSTALLATION (STRAßE)

Demontieren Sie den Bremssattel von der Gabel. Entfernen Sie die Bremsbeläge und setzen Sie den Entlüftungsabstandshalter im Bremssattel ein.
Entfernen Sie den Bremsleitungsschlauch vom Bremssattel mit einem 8-mm-Schraubenschlüssel.
Verbinden Sie den Outbraker mit dem Bremssattel mit einem 12-mm-Schraubenschlüssel. Ziehen Sie dann die Verbindungsschraube fest, während Sie mit einem 8-mm-Schraubenschlüssel auf den Bremsleitungsschlauch drücken.
Entlüften Sie Ihre Bremse und fügen Sie Öl hinzu (folgen Sie dem Handbuch der hydraulischen Bremsenmarke, die Sie verwenden).
Montieren Sie den Bremssattel wieder auf die Gabel. Entfernen Sie dann den Entlüftungsabstandshalter und setzen Sie die Bremsbeläge erneut im Bremssattel ein..
Fixieren Sie den Winkel mit dem im Lieferumfang enthaltenen Sechskantschlüssel.

INSTALLATIONSANLEITUNG HERUNTERLADEN

INSTALLATION

Überprüfen Sie den Installationsprozess des Outbraker ABS

INSTALLATION

Überprüfen Sie den Installationsprozess des Outbraker ABS

HEBELINSTALLATION (MTB)

Entfernen Sie die Bremsleitung von der Bremse mit einem 8-mm-Schlüssel.
Installieren Sie das Outbraker ABS am gewünschten Bremshebel mit einem 12-mm-Schraubenschlüssel.
Ziehen Sie die Verbindungsschraube mit einem 8-mm-Schlüssel fest, während Sie das Bremskabel im Inneren des Outbraker-Gehäuses halten.
Entlüften Sie Ihre Bremse und fügen Sie Öl hinzu (folgen Sie dem Handbuch der hydraulischen Bremsenmarke, die Sie verwenden).
Stellen Sie die gewünschte Position mit dem im Paket enthaltenen 0,9 mm Inbusschlüssel ein.

INSTALLATIONSANLEITUNG HERUNTERLADEN

BREMSSATTELINSTALLATION (STRAßE)

Demontieren Sie den Bremssattel von der Gabel. Entfernen Sie die Bremsbeläge und setzen Sie den Entlüftungsabstandshalter im Bremssattel ein.
Entfernen Sie den Bremsleitungsschlauch vom Bremssattel mit einem 8-mm-Schraubenschlüssel.
Verbinden Sie den Outbraker mit dem Bremssattel mit einem 12-mm-Schraubenschlüssel. Ziehen Sie dann die Verbindungsschraube fest, während Sie mit einem 8-mm-Schraubenschlüssel auf den Bremsleitungsschlauch drücken.
Entlüften Sie Ihre Bremse und fügen Sie Öl hinzu (folgen Sie dem Handbuch der hydraulischen Bremsenmarke, die Sie verwenden).
Montieren Sie den Bremssattel wieder auf die Gabel. Entfernen Sie dann den Entlüftungsabstandshalter und setzen Sie die Bremsbeläge erneut im Bremssattel ein..
Fixieren Sie den Winkel mit dem im Lieferumfang enthaltenen Sechskantschlüssel.

INSTALLATIONSANLEITUNG HERUNTERLADEN

EINSTELLUNG

ABS-BREMSENTECHNIK

Das Outbraker ABS Brake System wird durch seine charakteristische schwarze Dial reguliert. Sie können die Bremsleistung basierend auf Ihrem Gewicht, Geländebedingungen, Bremsstil usw. anpassen.

Das Outbraker ABS wird serienmäßig mit der Dial in “neutraler Position” geliefert, so dass das Bremsen nicht beeinträchtigt wird.

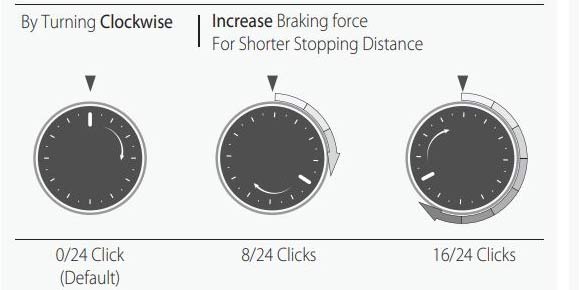

Um das Outbraker ABS und die Antiblockierfunktion zu aktivieren, müssen wir die Dial im Uhrzeigersinn drehen. Das System unterstützt bis zu 24 verschiedene Einstellpositionen (“Klicks”).

Um diese anzupassen, führen Sie zuerst einen Bremstest mit niedriger Geschwindigkeit durch. Solange das Vorderrad des Fahrrads bei niedrigen Geschwindigkeiten nicht blockiert ist, blockiert es auch nicht bei höheren Geschwindigkeiten. Der Grund dafür ist, dass der maximale Öldruck im Bremssattel in beiden Fällen gleich, aber die bei hohen Geschwindigkeiten erzeugte Trägheit eher stärker ist.

Auf diese Weise werden wir das Gerät einstellen, um eine sichere Bremsung mit dem optimalen Bremsweg zu erreichen (möglichst kurz, ohne dass das Vorderrad des Fahrrads blockiert).

Empfehlung: Wir raten Ihnen, die Dial so weit zu drehen, wie es im Uhrzeigersinn möglich ist (maximale Aktivierung der ABS-Funktion) und von dort aus dann die Einstellpositionen (“Klicks”) weiter nach unten gehen, bis Sie Ihre optimale Einstellung gefunden haben.
